Configurazione impianto

In questa sezione dedicata alla configurazione dell’impianto, potrai affettuare le modifiche abilitando la scrittura tramite il pulsante posto in alto.

Terminate le modifiche è importante scorrere in fondo alla pagina e salvarle o annullarle tramite i pulsanti .

L’avviso “E’ disponibile un nuovo file parametri” identifica che è stata fatta qualche modifica all’interno del datalogger.

E’ sempre opportuno importare i nuovi parametri con la seguente procedura:

Abilito la modifica con l’apposito pulsante
Premo sul pulsante di importazione che compare al posto del pulsante di modifica
Attendo la finestrella di pop-up che mi confema l’avvenuta corretta importazione
Confermo o annullo l’operazione tramite i pulsanti in fondo alla pagina.

I nuovi parametri potrebbero contenere importanti informazioni non inserite all’atto dell’installazione o altri parametri totalmente ininfluenti per la piattaforma Dolphin Insight EVO. Consigliamo di importare i parametri per restare quanto più allineati con quanto presente nel datalogger locale sull’impianto.

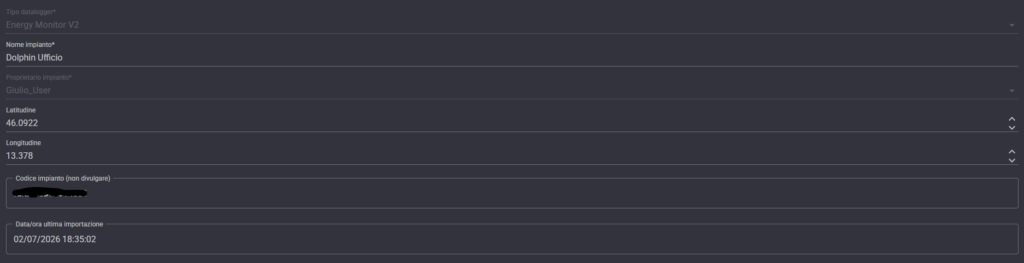

Dati generali

Questa sezione richiede l’inserimento di alcuni dati generali dell’impianto.

Tipo datalogger: viene impostato in fase di creazione dell’impianto dal nostro supporto tecnico.
Nome impianto: viene preconfigurato ma è liberamente modificabile dalgli utenti associati all’impianto.
Coordinate giografiche: inserire le coordinate geografiche del sito di installazione dell’impianto in formato decimale. Vengono utilizzate per alcune funzioni come il widget di previsioni meteo.
Codice impianto: informazione privata da non divulgare e da fornire solo al nostro supporto tecnico per identificare l’impianto.
Data/ora ultima importazione: si riferisce al time stamp dell’ultimo file parametri ricevuto dal datalogger. Il file parametri (disponibile solo per alcuni datalogger) è necessario per configurare alcuni importanti parametri dell’impianto (fotovoltaico, monitoraggio utenze, sensori, ecc….).

Configurazione allarmi

Gli allarmi possono essere generati sia dalla piattaforma EVO sia dagli stessi datalogger.

La piattaforma può generare allarmi come: mancata ricezione dati o altri allarmi configurati dall’utente. Gli allarmi vengono inseriti nella sezione ad essi dedicata e, se abilitato l’invio, vengono inviati tramite email.

Gli allarmi “dispositivi” sono generati da alcuni datalogger e possono sia essere inviati direttamente da essi oppure è possibile abilitarne l’invio per riceverli anche tramite la piattaforma EVO.

Consigliamo l’abilitazione di queste due funzioni per evitare di perdere importanti segnalazioni di allarme.

Configurazione fotovoltaico

Mediante questo controllo è possibile abilitare il modulo dedicato al fotovoltaico. Se il datalogger gestisce un impianto di produzione fotovoltaica è possibile abilitare questa funzione per abilitare la pagina ad esso dedicata -> Fotovoltaico .

E’ possibile inoltre abilitare la sorgente di produzione tra Inverter e, se connessi al datalogger, contatori di produzione.

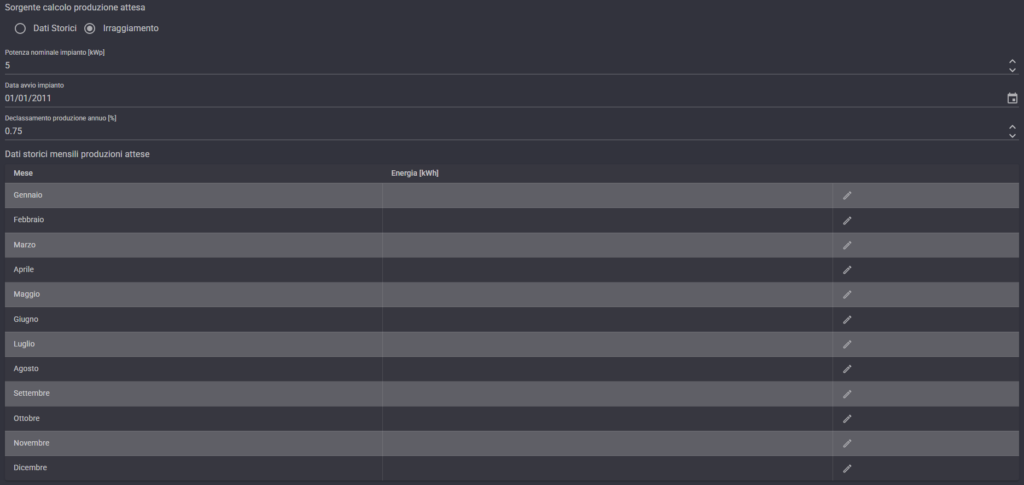

Sorgente calcolo produzione attesa

L’energia giornalmente prodotta dall’impianto fotovoltaico è uno, se non il principale, dei parametri che vanno monitorati.

Le variabili stagionale, meteo, ecc… fanno presto a confonde la nostra idea di produzione giornaliera e potremmo sottovalutare facilmente una non corretta produzione.

Alcuni datalogger (Energy Monitor) hanno la capacità di rilevare direttamente la maggior parte dei guasti e delle perdite di produzione che possono verificarsi sull’impianto ma, in ogni caso, consigliamo di abilitare e configurare questa funzione per ottenere il calcolo dell’energia teoricamente producibile e visualizzarla nella pagina Fotovoltaico.

Sono disponibili due tipologie di calcolo:

Dati storici -> il calcolo viene effettuato mediante la data di avvio dell’impianto, il declassamento annuo e l’inserimento dell’energia prevista per ogni mese (solitamente presente nella relazione tecnica dell’impianto). Il calcolo considera appunto l’età dell’impianto correggendo la produzione stimata mediante il declassamento annuo previsto. Come si configura? Abilita la modifica tramite il pulsante in alto nella pagina, seleziona Dati storici ed inserisci: la potenza nominale dell’impianto, la data di avvio, il declassamento annuo e le produzioni mensili stimate. Conferma le modifiche con il pulsante verde a fine pagina.

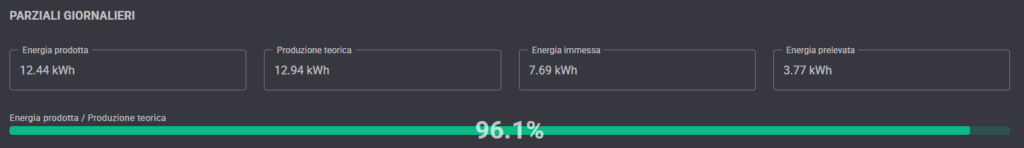

Irraggiamento -> è un calcolo dinamico che viene aggiornato ad ogni ricezione dei dati dal datalogger. E’ solitamente utilizzato con i datalogger Energy Monitor ed Energy Monitor V2 in quanto dispongono dei sensori di irraggiamento e di una importante imputazione di parametri per effettuare i vari controlli. L’energia teroricamente producibile, nonchè la barretta di completamento con calcolo %, vengono aggiornati ad ogni ricezione dei dati (solitamente una volta all’ora). Come si configura? Abilita la modifica tramite il pulsante in alto nella pagina, seleziona Dati storici ed inserisci: la potenza nominale dell’impianto, la data di avvio ed il declassamento annuo. Conferma le modifiche con il pulsante verde a fine pagina.

Se hai difficoltà nel configurare questa funzione contattaci assistenza@dolphinenergia.it .

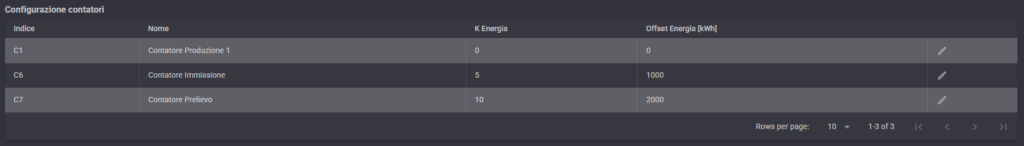

Configurazione contatori

E’ importante ricordare che i datalogger non possono comunicare direttamente con i contatori fiscali della societaà di distribuzione della rete elettrica; eventualmente è possibile installare dei dispositivi fiscali di propria proprietà o installare dei dispositivi che restino il più possibile allineati con i valori ufficiali fiscali.

I dispositivi installati per rilevare la produzione, le immissioni ed i prelievi, sono solitamente soggetti ad un fattore moltiplicativo (K) che viene già configurato all’interno dei datalogger così da visualizzare tutti i valori in kWh, MWh ecc…

Per un confronto diretto con i valori visualizzati dai misuratori fiscali è possibile inserire il valore K del singolo contatore così da ottenere il valore effettivamente visualizzato dal dispositivo fiscale.

Tramite l’icona matita presente su ogni contatore è possibile modificare il valore di K Energia e Offset impianto (valore da sommare al dato letto dal datalogger). I dati calcolati vengono visualizzati nel report contatori presente nella sezione Fotovoltaico – Analisi Storica.

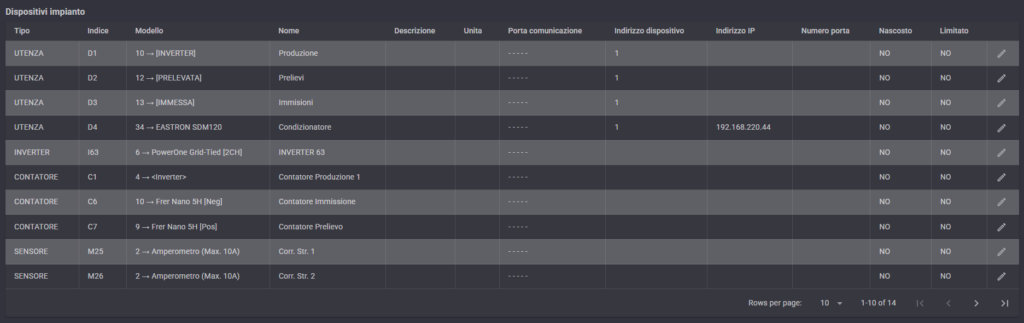

Dispositivi impianto

In questa sezione vengono elencati i dispositivi connessi al datalogger.

E’ tuttavia possibile effettuare alcune modifiche:

descizione -> è possibile cambiare la descrizione del dispositivo senza che venga sovrascitta dalla configurazione presente nel datalogger.
Unità -> se non già presente è possibile impostare un unità di misura.
Nascosto -> utile per nascondere un dispositivo nel caso di sua sostituzione o altro.
